Por que experimentar o FOGRod?

Testamos o sistema FOGRod na estação elevatória de Osteen. O equipamento tem funcionado por seis meses, sem apresentar problemas. Essa estação elevatória foi escolhida por causa da grande quantidade de gordura que apresenta. O sistema foi instalado facilmente, sem ser necessária a reconfiguração do painel, uma vez que o módulo de controle é relativamente compacto.

Com base no sucesso do teste e no custo do sistema, estamos no processo de instalar o FOGRod nas demais estações elevatórias. Além disso, estamos realizando mudanças em nosso sistema de telemetria para monitorar os níveis das estações.

Mike Williams
Cidade de Callahan, Estados Unidos

Simplicidade – Como funciona

FOGRod instalado em um poço

FOGRod instalado em um poço

O FOGRod fica suspenso dentro do esgoto e se conecta ao LIT no painel de controle, através do seu cabo com 11 fios. O LIT aplica uma pequena voltagem em cada contato de metal no FOGRod e procura por fluxo de corrente. Quando um contato do FOGRod está submerso, a corrente flui para o chão. Quando um contato está seco, não há corrente. É como desligar um interruptor de luz – mas nesse caso o esgoto completa o circuito.

O LIT possui 10 relés, que correspondem aos 10 contatos no FOGRod. Escolha os relés que quer usar e conecte-os ao seu Controlador Lógico Programável (Programmable Logic Controler, PLC, na sigla em inglês), o controlador da bomba – ou mesmo diretamente aos seus starters. Se você estiver substituindo boias, basta desconectar os fios da boia e conectar os relés do LIT nos mesmos pontos.

LIT instalado no painel de controle

LIT instalado no painel de controle

É como ter 10 boias, mas você só escolhe as que quer usar.

O LIT também tem uma saída de 4-20mA que aumenta em intervalos de 1mA para cada contato do FOGRod. Então, você pode substituir transdutores de pressão, ultrasônicos e medidores de nível tipo borbulhador. Se você estiver substituindo boias, pode conectar o 4-20mA em seu sistema de telemetria e obter um nível remoto.

Infalível mesmo em meio a muita gordura

Acumulación de suciedad durante dos meses – FOGRod aún funciona bien

Dois meses de acúmulo de gordura – FOGRod continua funcionando bem

O FOGRod não tem partes móveis, componentes eletrônicos ou sensores – então não há nada que possa ficar emaranhado ou preso no poço, ou que tenha a possibilidade de apresentar falhas.

Mas e quanto ao acúmulo de gordura? A gordura realmente se acumula, especialmente ao redor do nível de partida da bomba (nível ideal em que a bomba dá a partida). Pendure o FOGRod na parte turbulenta do poço, próximo ao fluxo de entrada. A gordura é fragmentada e, quando se acumula sobre o FOGRod, não isola completamente os contatos de metal da água de esgoto.

Suponhamos que o acúmulo de gordura seja tão grande que isole completamente o contato do nível de partida da bomba da água do esgoto – nesse caso, a bomba não vai ligar. O nível continua subindo, mas quando chega ao contato mais acima (que está mais limpo), o LIT registrará aquele nível.

O LIT ativa todos os relés de nível até esse ponto – então, a bomba liga, apenas um pouco mais tarde. E o LIT é capaz de detectar que há um problema porque existe um contato “seco” sob um contato “molhado”, então ele ativa um relé que avisa quando há um defeito, e uma luz de alerta acende. O relé de alerta pode ser conectado à telemetria.

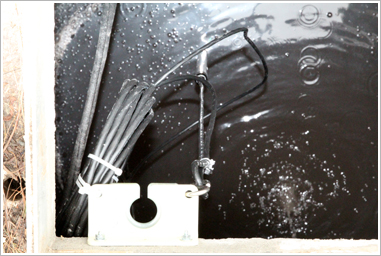

Suporte com almofada de limpeza

Suporte com almofada de limpeza

O aviso alerta que você precisa limpar o equipamento – geralmente, não se trata de um alarme urgente, mas você saberá quando o acúmulo de gordura está começando a afetar o sistema. O FOGRod é fácil de limpar. Basta puxá-lo para cima usando o cabo, passando-o pelo resistente “rodo”, a almofada de limpeza que fica no suporte.

A solução completa – o LIT que vai no painel de controle, o FOGRod que é inserido no poço, preso a um cabo de 15 metros, o suporte e a almofada de limpeza custa US$ 980,00.

Com um cabo de 30 metros, o preço total é de US$ 1.080,00.

Acúmulo de trapos e de gordura

Contactos metálicos del FOGRod

Contatos de metal do FOGRod

E quanto a trapos? Esse é um problema importante (geralmente) para aparelhos de nível condutores. O FOGRod/LIT possui tecnologia patenteada para lidar com o acúmulo de gordura e de trapos.

Em primeiro lugar, os contatos de metal não ficam um sobre o outro, eles são afastados por 120 graus. Isso diminui muito a probabilidade de curto-circuito entre dois contatos. Mais importante ainda – o LIT confere se dois contatos diferentes estão sendo ativados rápido demais. Quando isso acontece, ele mostra um alarme de limpeza do FOGRod no LIT e ativa um relé que avisa quando há um defeito no sistema. Você pode conectar isso na telemetria para saber quando há um problema.

Um acúmulo normal de gordura– após vários meses – pode causar um curto-circuito entre dois contatos adjacentes, ligando a bomba um pouco mais cedo. O monitor de defeitos descrito acima acusará o problema da mesma forma.

Ruptura do cabo

O cabo do FOGRod tem 11 fios, mas apenas 10 contatos. Um dos fios é um teste “loopback” para o contato do topo. Se o cabo se romper (por exemplo, se roedores danificarem o cabo), o LIT soará um alarme e ativará um relé que avisa que há um defeito. O mesmo acontece se o isolamento do cabo for arrancado.

Facilidade de instalação & Garantia

O FOGRod tem garantia de dez anos. O LIT tem uma garantia de dois anos – extensível por mais cinco anos mediante o pagamento de US$ 100 adicionais.

Você pode substituir suas boias ou seu transdutor (ou sensor ultrasônico, ou medidor de nível tipo borbulhador) sem ter que realizar quaisquer mudanças no seu Controlador Lógico Programável (PLC) – não é necessária uma nova fiação ou reprogramação. A instalação é bem simples.

Qual a resistência do FOGRod?

No vídeo abaixo, com cinco minutos de duração, você vê o FOGRod sendo jogado para cima, caindo sobre o concreto…

FOGRod-thrown-1-vidextract

FOGRod-thrown-2-vidextract

Sendo dobrado…

E ainda funcionando no final… se quiser assistir ao vídeo a partir do momento em que o aparelho é jogado no chão, avance até 2:45:

Essa é uma das razões pelas quais o FOGRod tem garantia de dez anos. Outra razão é o aço inoxidável AL6XN usado para os contatos do FOGRod, de grau muito maior que 316.

Clique com o botão direito do mouse e selecione “Salvar como” para baixar a versão do vídeo em alta definição.

As luzes LED do Level Indicator Transmitter (Transmissor Indicador de Nível – LIT, na sigla em inglês) são brilhantes o suficiente?

No vídeo acima, o LIT aparece sob o intenso sol da Califórnia. Aqui está um detalhe do vídeo mostrando o LIT quando o nível está em 90%:

FOGRod-LIT-LEDs-in-sunlight-vidextract
