Installation Facile

page3-img2

FOGRod – Le FOGRod s’accroche idéalement dans la partie turbulente du poste de pompage là où la graisse est éparpillée – mais pas directement sous le flux. Les turbulences gardent le FOGRod relativement propre. Vissez le support de fixation sur le mur du poste de pompage juste en dessous du couvercle et accrochez le FOGRod au crochet en S.

Transmetteur d’Indication de Niveau – Le LIT s’attache au rail DIN sur le panneau. Le câble du FOGRod est connecté au terminal selon le code couleur proposé.

La plus simple approche – déconnez les câbles du flotteur et branchez-les aux mêmes connections du relais du LIT.

Cela signifie que vous n’aurez pas à changer quoi que ce soit dans votre PLC ou votre panneau de contrôle. Donc, si vous avez en ce moment quatre connections de flotteur branchées au départ principal, au démarrage de secours, à l’arrêt et au détecteur de niveau haut, vous pouvez simplement connecter les sorties de câbles correspondantes du relais du LIT au mêmes connexions électriques dans votre panneau de contrôle.

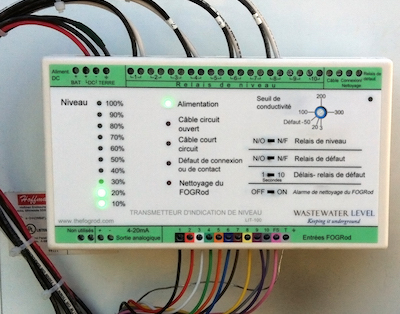

LIT installé dans le panneau de contrôle

LIT installé dans le panneau de contrôle – Cliquez pour Agrandir

Il n’y a rien de plus à faire!















Et si vous remplacez un capteur ultrasonique, un capteur de pression ou un barboteur, connectez simplement le signal 4-20mA du LIT là où était connecté le système existant.

Comment remplacer vos flotteurs par le FOGRod

Voici un exemple de remplacement de flotteur. Quatre flotteurs étaient déjà connectés dans un bornier de raccordement:

20150316-MO-Float-Replacement-1-270px



Le support de fixation/tampon de nettoyage a été fixé au mur du poste de pompage:

20150316-MO-Drilling-Bracket-300px



– Mais à cause de la géométrie du poste de pompage, nous avons accroché le FOGRod de 2,3 m (7,5 pieds) à un crochet sous la plaque de métal (à gauche de la perceuse sur la photo ci-dessus). Le support et le tampon nettoyeur sont utilisés quand le FOGRod a besoin d’un nettoyage – on le passe seulement à travers le tampon de nettoyage/racloir. Le câble du FOGRod est simplement inséré dans le conduit jusque dans le panneau de contrôle.

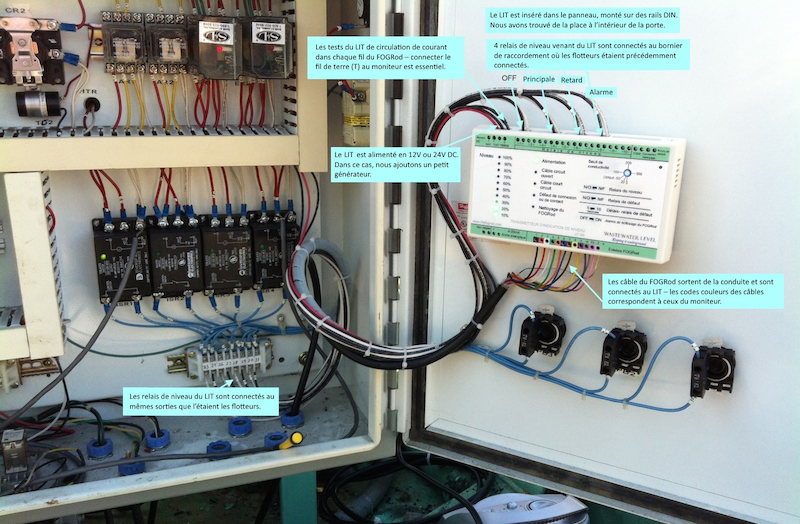

Deux trous ont été percés dans la porte intérieure pour fixer un rail DIN. Ensuite, le LIT a été fixé sur le rail DIN. Les annotations expliquent le câblage:

Remplacement de flotteur

Remplacement de flotteur – Cliquez pour Agrandir



























Relais 1 – Connecté à OFF – correspond au contact du bas sur le FOGRod. Relais 4 – Connecté au démarrage principal – correspond au contact 4 sur le FOGRod. Les contacts sur le FOGRod de 2,3m (7,5 pieds) sont séparés de 23 cm (9 pouces), ainsi l’espacement entre OFF et le démarrage principal est de 69 cm (27 pouces).

Déplacer le démarrage principal de 23 cm (9 pouces) est effectué facilement – nous déplacerions simplement les câbles du relais 4 au relais 5. Le relais 6 correspond au contact 6, donc le démarrage de secours est généralement 46 cm (18 pouces) au dessus du démarrage principal.

Le LIT délivre 12V ou 24V DC, ce qui n’était pas disponible dans ce panneau donc nous avons ajouté un générateur:

20150316-MO-Float-Replacement-3-600px-FR

Le remplacement complet a pris à peine plus de 2 heures – Cliquez pour Agrandir

Photos d’installation

Floride

Bel exemple de remplacement de flotteur en Floride. Le Transmetteur d’Indication de Niveau dans le panneau de contrôle:

LIT in control panel

Vous pouvez voir que le contact 1 représente OFF, le contact 5 représente le Démarrage Principal, le contact 6 représente le Démarrage de secours et le contact 9 représente l’Alarme. Notez également la connexion importante à la terre.

Florida-LIT-install-800px

L’installation FOGRod dans la station de pompage:

Florida-FOGRod-install-400px

click to enlarge



































Le support de fixation et le tampon de nettoyage:

Florida-FOGRod-bracket-install-400px

Un autre site dans le même domaine avec une sortie analogique connectée au SCADA pour un contrôle de niveau à distance:

20150324-FL-Float replacement-Analog-SCADA copy



Pennsylvanie

Support pour un Transmetteur dans une station de pompage en Pennsylvanie. Le panneau de contrôle avec le Transmetteur d’Indication de Niveau:

PA-LIT-in-complete-panel-700px

Le FOGRod, installation préalable:

PA-FOGRod-pre-install-700px

Le FOGRod dans la station de pompage:

PA-FOGRod-in-wetwell-2-700px

En train d’installer le support de fixation:

PA-bracket-installation-700px

Tennessee

L’installation FOGRod dans la station de pompage:

TN-FOGRod-just-after-install-700px

Le FOGRod fonctionne toujours bien – deux mois après nettoyage:

TN-FOGRod-with-buildup-20141111-700px

Texas

Le FOGRod après 5 semaines:

TX-FOGRod-after-5-weeks-700px

Caroline du Sud

Le LIT dans le panneau:

SC1-LIT-in-panel-700px

Le FOGRod dans la station de pompage:

SC1-FOGRod-in-lift-station-700px

Le support de fixation avec tampon de nettoyage juste sous le couvercle:

SC1-mounting-bracket-700px

Illinois

Le LIT et le générateur 24V en haut à droite et les barrières de sécurité intrinsèques en bas:

IL-Panel-open-LIT-PSU-P&F-barriers-800px

Les barrières de sécurité intrinsèques pour répondre aux critères de Classe I Div 1:

IL-Panel-open-P&F-barriers-800px

Le panneau complet:

IL-Panel-complete-800px

Indiana

Un nouveau panneau de contrôle avec des démarreurs progressifs. Le LIT (Transmetteur d’Indication de Niveau) est en bas à droite du panneau. Vous pouvez voir le câble du FOGRod sortir du conduit, connecté en bas du LIT:

IN-Cumberland-complete-panel-1-800px

Le poste de pompage – le support nettoyant du FOGRod est en bas dans le coin droit de la photo, avec le FOGRod suspendu sous le jusqu’en bas du puit. Ce capteur de niveau de la station n’est pas très visible mais il est suspendu dans la partie la plus turbulente du poste de pompage:

IN-Cumberland-wetwell-1-800px
