Instalación Sencilla

page3-img2

FOGRod – El FOGRod idealmente debe colgar en la parte turbulenta del pozo húmedo, donde la suciedad está disuelta (pero no directamente debajo del flujo de entrada). La turbulencia mantiene al FOGRod relativamente limpio. Atornille el soporte de montaje debajo de la tapa y cuelgue el FOGRod del gancho en S.

Transmisor Indicador de Nivel – El Transmisor Indicador de Nivel (LIT) se sujeta al carril DIN en el tablero. El cable del FOGRod se conecta a las terminales de acuerdo a los códigos de color.

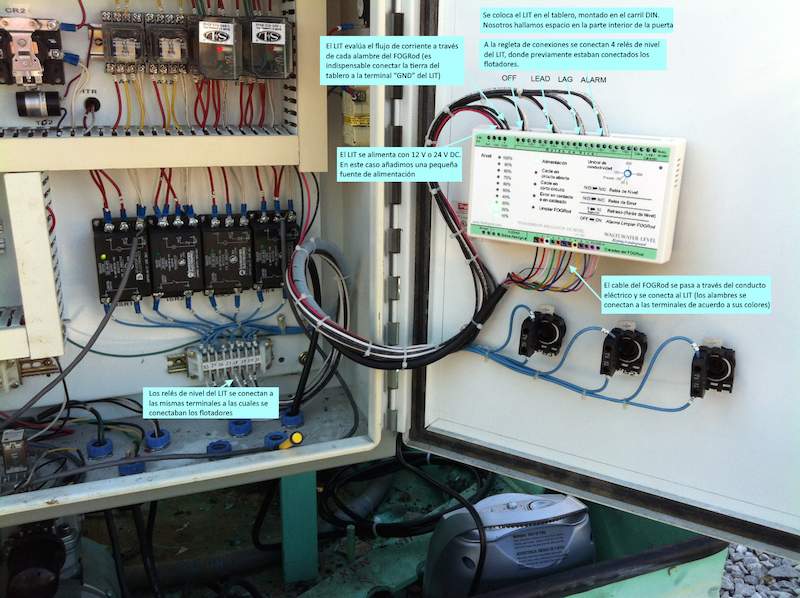

LIT instalado en el tablero de control

LIT instalado en el tablero de control – Clic para agrandar

En términos simples: desconecte los alambres del flotador y conecte los relés del LIT en las mismas conexiones. Esto quiere decir que no tiene que cambiar absolutamente nada en su PLC o su sistema de control. Así que si actualmente tiene cuatro flotadores conectados al activador de la bomba principal, el activador de la bomba auxiliar, la interrupción y el nivel alto, simplemente conecte las salidas de relé correspondientes del LIT en las mismas conexiones eléctricas de su tablero de control.

¡Eso es todo!

Y si va a reemplazar un ultrasonido, un transductor de presión o un burbujeador, simplemente conecte la salida de 20 mA del LIT en donde estaba conectado previamente el dispositivo de medición de niveles.

Cómo sustituir sus flotadores por el FOGRod

Este es un ejemplo de la sustitución de un flotador. Había cuatro flotadores conectados a la regleta de conexiones:

20150316-MO-Float-Replacement-1-270px

El soporte de montaje/almohadilla de limpieza se colocó en la pared del pozo húmedo:

20150316-MO-Drilling-Bracket-300px



– Pero debido a la geometría del pozo húmedo, colgamos el FOGRod de 7.5 ft desde un gancho debajo de la placa de metal (a la derecha del taladro en la foto anterior). El soporte y la almohadilla de limpieza sirven para limpiar el FOGRod (tan sólo se requiere deslizarlo a través de la almohadilla de limpieza) el cable del FOGRod se condujo a través de un conducto eléctrico hasta el tablero de control.

Se perforaron dos agujeros en la parte interna de la puerta del tablero y allí se colocó el carril DIN. Posteriormente se montó el LIT en el carril DIN. Los textos explican el cableado:

LIT instalado en el tablero de control

LIT instalado en el tablero de control – Clic para agrandar































El relé 1 se conecta a OFF y corresponde al contacto inferior del FOGRod. El relé 4 se conecta al activador de la bomba principal y corresponde al contacto 4 del FOGRod. Los contactos en el FOGRod de 7.5 ft tienen una separación de 9 pulgadas, por lo tanto, la separación entre OFF y el activador de la bomba principal es de 27 pulgadas (3×9).

Es sencillo elevar el activador de la bomba principal 9 pulgadas: tan sólo se requiere mover los alambres del relé 4 al relé 5. El relé 6 corresponde al contacto 6, por lo tanto, el activador de la bomba auxiliar se ubica 18 pulgadas por encima del activador de la bomba principal.

El LIT funciona con 12 V o 24 V DC; lo cual no estaba disponible en este tablero y por lo tanto, añadimos una fuente de alimentación:

El proceso completo de sustitución tomó un poco más de 2 horas

El proceso completo de sustitución tomó un poco más de 2 horas

Fotografías de instalaciones

Florida

Un buen ejemplo de la sustitución de un flotador en Florida. El Transmisor Indicador de Nivel en el tablero de control:

Florida-LIT-install-level-40-closeup-800px

Clic para agrandar

Puede observar que el contacto 1 representa a OFF, el contacto 5 representa al activador de la bomba principal, el contacto 6 representa el activador de la bomba auxiliar y el contacto 9 representa a la alarma. Además, observe las conexiones a tierra que son importantes.

Florida-LIT-install-800px

La instalación del FOGRod en la estación de bombeo:

Florida-FOGRod-install-400px

Clic para agrandar

El soporte de montaje y la almohadilla de limpieza:

Florida-FOGRod-bracket-install-400px



Otro sitio en la misma red con la salida analógica conectada a SCADA para monitorear los niveles de manera remota:

20150324-FL-Float replacement-Analog-SCADA copy

Pennsylvania

Respaldo de un transductor en una estación de bombeo en Pennsylvania. El tablero de control con el Transmisor Indicador de Nivel:

PA-LIT-in-complete-panel-700px

El FOGRod, antes de la instalación:

PA-FOGRod-pre-install-700px

El FOGRod, en la estación de bombeo:

PA-FOGRod-in-wetwell-2-700px

Instalación del soporte de montaje:

PA-bracket-installation-700px

Tennessee

El FOGRod en la estación de bombeo justo antes de la instalación:

TN-FOGRod-just-after-install-700px

El FOGRod en óptimas condiciones de funcionamiento, aproximadamente 2 meses después de la última limpieza:

TN-FOGRod-with-buildup-20141111-700px

Texas

El FOGRod después de cinco semanas:

TX-FOGRod-after-5-weeks-700px

Carolina Del Sur

El LIT en el tablero:

SC1-LIT-in-panel-700px

El FOGRod en la estación de bombeo:

SC1-FOGRod-in-lift-station-700px

El soporte de montaje con la almohadilla de limpieza justo debajo de la tapa:

SC1-mounting-bracket-700px

Illinois

El LIT y una fuente de alimentación de 24 V en la parte superior derecha, y barreras de seguridad intrínseca en la parte inferior:

IL-Panel-open-LIT-PSU-P&F-barriers-800px

Barreras de seguridad intrínseca Clase I, División 1:

IL-Panel-open-P&F-barriers-800px

El tablero completo:

IL-Panel-complete-800px

Indiana

Un nuevo tablero de control con arrancadores suaves. El Transmisor Indicador de Nivel (LIT) se ubica en la parte inferior derecha del tablero. Puede observar el cable del FOGRod que sale del conducto eléctrico y se conecta a la parte inferior del LIT:

IN-Cumberland-complete-panel-1-800px

El pozo húmedo: la almohadilla de limpieza del FOGRod se ubica en la esquina inferior derecha de la fotografía. El FOGRod cuelga del soporte hasta la parte inferior del pozo húmedo. El sensor de niveles de la estación de bombeo no se aprecia claramente, pero cuelga en la parte más turbulenta del pozo húmedo:

IN-Cumberland-wetwell-1-800px
